Analoge Laser Tripwires

door Brian op

Een laser-tripwire is een alarm waarbij een aantal lasers afgesteld staan om een alarmsignaal te geven zodra een van de laserstralen doorbroken wordt. Denk aan Mission-Impossible achtige films, waar een museum of ambassade gevuld met lasers een obstakel is om een waardevol object te bemachtigen. In de praktijk zijn er veel betere manieren om een ruimte te beschermen, maar voor een spionnen-feestje of activiteit kan dit een leuke uitdaging binnen het thema zijn. Deze oplossing gebruikt geen microcontroller maar analoge compenten op een custom PCB.

Benodigdheden

  • PCB (bijgevoegd)
  • LDR (GL12528, 12mm)
  • Transistor (BC550)
  • Active Buzzer
  • USB-B poort (voor power)
  • 10KΩ weerstand
  • 1KΩ weerstand

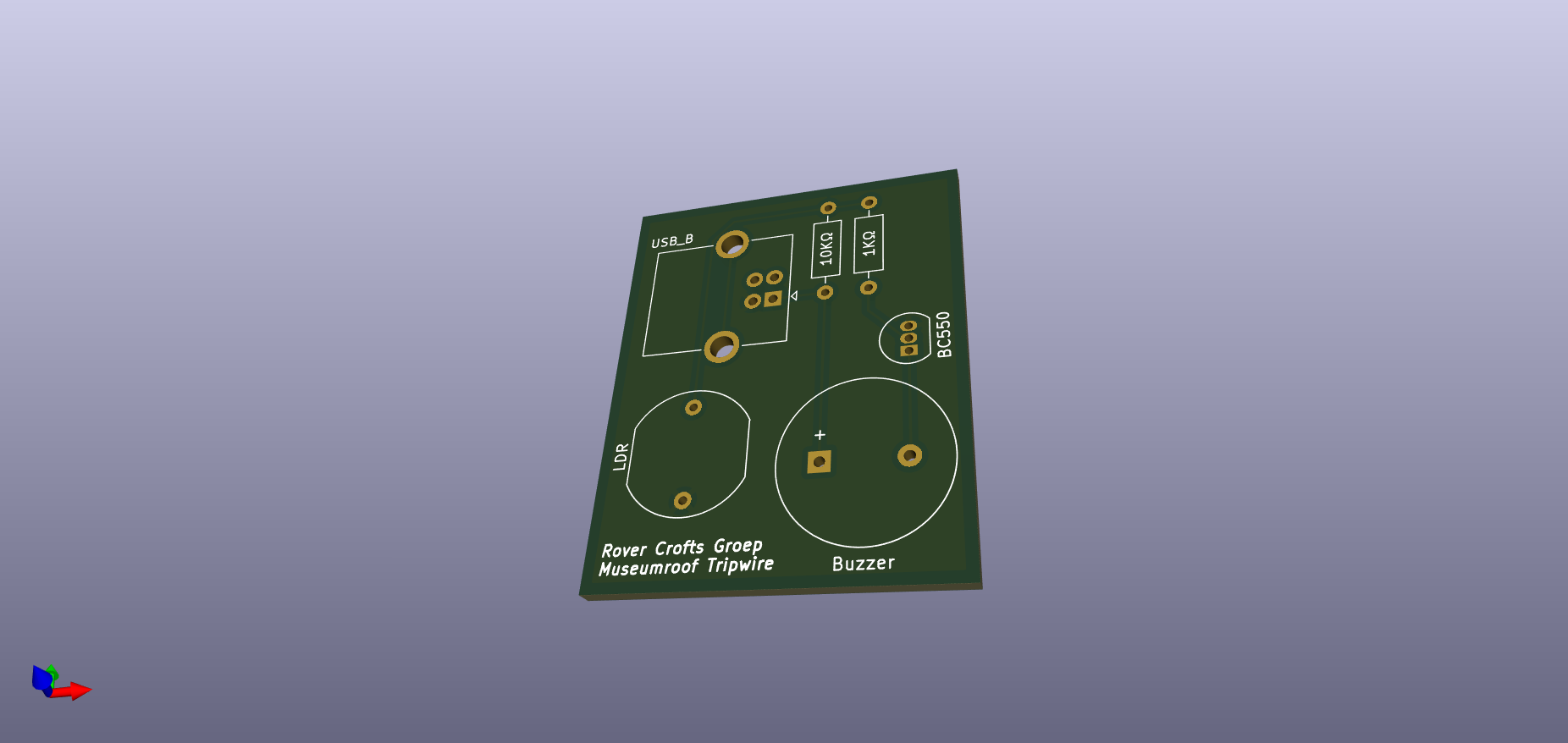

Ontwerp PCB

KiCad bestanden

Werking

De schakeling bevat twee aparte circuits: een met de LDR, en een tweede met de buzzer. De transistor vormt de verbinding. Het eerste circuit geeft een signaal dat eerst door de 10KΩ weerstand wordt begrensd. Dit signaal kan vervolgens twee kanten op: via de LDR naar de grond, of via een constante 1KΩ weerstand naar de base van de transistor. Als de LDR voldoende licht opvangt wordt de weerstand laag (enkele honderden ohm) en zal het signaal naar de grond vloeien zonder de transistor te activeren. Als de LDR verduisterd wordt (doordat de laserstraal die erop gericht staat wordt doorbroken) zal de weerstand van de LDR snel oplopen tot enkele MΩ waardoor het signaal via de 1KΩ resistor naar de base van de transistor vloeit. Op dit moment sluit de transistor het tweede circuit, dat de active buzzer met de spanningsbron verbindt waardoor het alarm afgaat.
